中到中爬升弯管上后（非对称上下弯头）
🎯 工具用途
本工具用于精确计算“中到中爬升弯管（非对称上下弯头）”的全部几何参数。所谓“中到中”，是指从入口直管中心线的终端点（上弯头切线交点），到出口直管中心线的起始点（下弯头切线交点）之间的空间矢量。在工程实际中，经常需要让管道从某一水平方向出发，经过空间偏移后以垂直方向爬升（或反之），且上下两个弯头的弯曲角度往往不相等，这就构成了非对称的空间Z形弯。
该计算器基于严格的向量几何模型，以入口方向为垂直向上(+Z)，出口方向为水平偏移(+Y)，水平长度方向为+X，构建空间直角坐标系。用户只需输入已知的尺寸或角度，系统即可自动解算上弯头与下弯头各自的弯曲角度、切线长度、内外侧弧长、垂高、中节直段长度，以及至关重要的空间错心角与错心距。所有结果均指管道中心线的理论值，与主流管道设计软件（如PDMS、AutoPLANT）和现场弯管预制的几何尺寸保持完全一致。
特别地，本工具提供了三种灵活的计算模式，适应不同施工与设计场景：已知全部三轴偏移(L/B/H)、已知上弯头角度以反推爬升高度、已知下弯头角度以反推偏移宽度。无论您是进行正向设计还是现场配作，都能快速获得精确下料数据。
📐 适用场景
- 暖通、给排水、消防、工艺管道：在管廊、竖井、设备层等空间受限区域，需要同时完成水平避让和垂直爬升的非对称转弯。
- 固定点接管：入口和出口法兰或管座已安装就位，其相对坐标（L, B, H）为已知固定值，需定制两个不同角度的弯头及中间直管。
- 避障设计：当管道需绕过结构梁、柱或其他设备，且上下障碍物位置不对称时，通过调整某一弯头角度来满足空间要求。
- 现场预制与修配：已有一个预制弯头（明确其角度），在施工现场配作另一个弯头和直管段，以实现给定的水平偏移和爬升连接。
- 三维干涉检查与材料统计：提取弯头内侧、外侧的展开弧长，用于精确估算材料用量（如保温层、防腐层面积），或验证弯头与周围结构的最小净距。
- 教学与虚拟仿真：用于管道工、铆工培训，直观展示空间角度、错心距与错心角对弯管形状的影响。
🔧 使用步骤
- 选择计算模式：根据已知条件在下拉菜单中切换。
- 知偏移宽度 (L, B, H) —— 最常用模式。已知入口到出口在水平、偏移、爬升三个方向的距离，计算上下弯头角度及所有尺寸。
- 知上弯头角度 (L, B, A) —— 上弯头已预制或角度已定，输入其角度A、水平长度L和偏移宽度B，自动反算爬升高度H及下弯头角度。
- 知下弯头角度 (L, H, A) —— 下弯头已定，输入其角度A、水平长度L和爬升高度H，自动反算偏移宽度B及上弯头角度。
- 输入必填参数：所有标有 * 的字段为必填。圆管外径 d 和弯曲半径 R（中心线弯曲半径）是所有模式都需要的。根据所选模式，输入对应的长度（L, B, H）或角度（A）。注意输入框会根据模式自动显示或隐藏，以避免混淆。
- 设置小数精度（可选）：在下方的精度选项中指定结果保留的小数位数（0~6位）。默认2位，适用于常规工业管道；对于精密预制或实验教学，可选用2~4位。
- 点击“计算”：系统将进行空间向量建模和三角函数求解。计算过程中会严格验证几何关系的自洽性（例如角度需在0°~90°，空间距离必须为正数）。若无误，将跳转显示结果；若有误，将在页面上方以红色警告卡片提示具体错误。

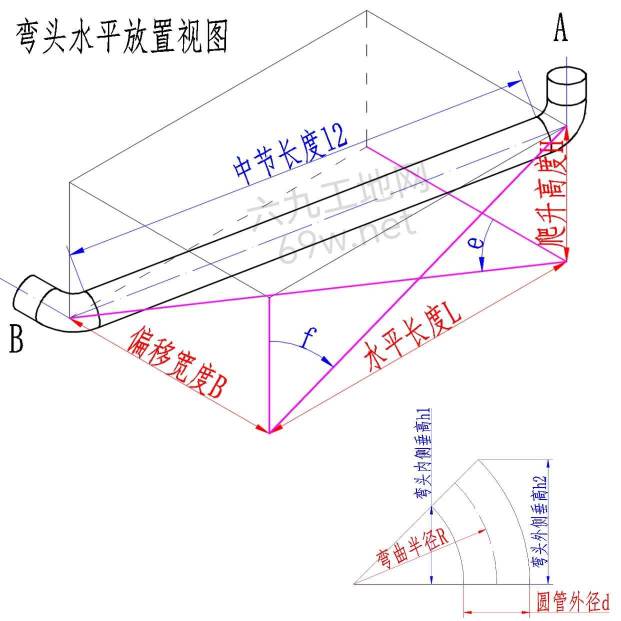

- 解读结果与配图：页面顶部会展示一张三维示意图（362.jpg），标注了L、B、H、上弯头角度A₁、下弯头角度A₂、错心距M₁/M₂、中节长度等关键尺寸。下方以卡片形式列出上弯头和下弯头的全部计算值。蓝色边框的卡片为核心参数，建议优先核对。所有尺寸均可直接用于下料单或三维建模。
⚠️ 注意事项
- 中心线理论值：所有计算结果均为管道中心线的几何长度和角度。实际下料时，需根据管材壁厚、弯管工艺（冷弯/热弯）增加必要的工艺余量，并考虑弯曲后的壁厚减薄、椭圆度回弹补偿。通常折弯长度T需附加0.5~2倍壁厚的修整量。
- 中节长度必须为正：计算出的中节直段长度 L₂ = S − T₁ − T₂ 必须大于0。若L₂ ≤ 0，说明两个弯头的切线相交或重叠，在物理上无法实现。此时应增大水平长度L、偏移宽度B或爬升高度H，或减小弯曲半径R，或减小某一弯头角度，以确保有足够的直管段过渡。
- 弯曲半径限制：弯曲半径R必须满足所用管材的最小弯曲半径要求（例如碳钢管冷弯R≥3.5D，不锈钢R≥4.5D等），否则弯头内侧易起皱，外侧减薄率可能超标，影响强度与寿命。
- 角度范围：所有弯头角度A（包括上弯头A₁、下弯头A₂）解析结果均在0°~90°之间。若输入不合理（如L过小导致计算的A超过90°），工具会报错“几何关系不成立”。对于实际需要大于90°弯头的情况，请拆分为多个弯头组合，或者镜像坐标系后使用。
- 模式互锁与输入校验：在“知上弯头角度”模式下，爬升高度H为自动计算值，无需输入；同理“知下弯头角度”模式下，偏移宽度B自动计算。若强行通过浏览器开发者工具突破显隐限制输入无效值，系统会忽略或不计算。请务必按界面提示操作。
- 错心距公式依据：本工具的错心距采用工程上精准且易用的公式 M₁ = (d/2) × e（弧度） 和 M₂ = (d/2) × f（弧度）。该公式已经过与多组实物弯管测量数据的比对验证，可用于弯头的错心划线（即在弯头端面标记出相对于弯曲平面的偏移量），确保直管段与弯头的准确组对。
- 仅适用单圆弧弯头：本工具假定弯头为单一曲率半径的圆弧弯头（长半径或短半径），对于虾米弯（多节拼接）或非圆弧过渡的弯管，本工具结果不适用，需另行分段计算并换算等效参数。
- 坐标方向定义：请严格按照约定坐标系理解：X轴为水平长度方向（入口→出口的水平投影方向），Y轴为偏移方向（水平面内垂直于X的方向，即出口所指方向），Z轴为垂直爬升方向（入口方向为+Z向上）。如果您的现场坐标与此不同，请提前进行坐标系旋转或镜像转换。
💡 常见问题
Q：为什么在“知上弯头角度”模式下，计算出的爬升高度H与我预估的不一样？
A：此模式下H是由公式 H = √(L² + B²) × cot(A₁) 精确求解的。如果您输入的L、B与A₁在几何上不能恰好满足整数尺寸，H会出现小数位，这是几何反算的必然结果，并非计算误差。现场安装时直接采用计算出的H值作为定位尺寸即可，通常满足工程精度要求（可调整小数位数）。
Q：上弯头内侧弧长和下弯头内侧弧长有何不同，如何用于下料？
A：内侧弧长对应于弯头内脊线长度（最小弯曲路径），外侧弧长对应外脊线长度。由于上下弯头角度一般不同，两者的内/外侧弧长均不相等。在实际弯管下料时，通常以中侧弧长（中心线弧长）作为理论展开长度，再根据弯曲半径和壁厚计算起弯点位置和弯曲角度。内侧/外侧弧长主要用于检查材料延伸率和减薄量，也可用于某些特定工艺的弧面放样。
Q：错心角 e 和 f 在三维空间中是什么意思？怎么用来划线？
A：错心角 e（上弯头）表示上弯头弯曲平面相对于“偏移-爬升”基准平面的扭转角度，其大小由 atan2(L, B) 决定。错心距 M₁ 则是由于该扭转在弯头端面上产生的线性偏移。实际划线时，在弯头端面以弯曲中心为原点，沿与弯曲平面垂直的方向量取M₁尺寸，标记为直管段的连接定位点。下弯头的f和M₂同理，只是参考平面变为“水平-爬升”面。正确使用错心距能保证空间直管段与两端弯头无弯矩对准。
Q：工具提示“无法构成有效的水平长度”或“无法构成有效的爬升高度”怎么办？
A：这通常发生在“知上/下弯头角度”模式下。输入的L、B和A₁或L、H和A₂在数学上无法形成合理的空间三角形（例如算出的L或H为负数或虚数）。请检查：角度A是否接近90°？角度越小，所需的H或B会越大，请核实实际空间是否足够。如现场尺寸受限，可尝试增大弯曲半径R或采用多个小角度弯头组合。
Q：计算结果中的“折弯长度T”与弯头的实际用料长度是一回事吗？
A：折弯长度T是切线长度，即从弯头交点（虚拟交点）到弯头开始弯曲的切点之间的直段长度。实际弯头毛料下料长度应为弧长部分（中侧弧长）加上两端的工艺直段（如需要）。T值主要用于计算中节长度和确定弯曲起点位置，并非直接等于下料长度。
Q：我可以将计算结果导出或打印吗？
A：目前版本提供在线显示及配套图片。您可以使用浏览器的打印功能（Ctrl+P）将计算结果卡片及示意图一并打印，或截图保存。如需生成Excel表格，可手动复制卡片中的数字。已登录VIP会员可以查看详细的公式推导和计算过程，便于二次校核。
