桥式钢梯展开计算器

🎯 工具用途

本工具用于计算桥式钢梯的侧板钣金展开尺寸、踏板定位以及梯脚切角数据，自动生成下料所需的两张关键图纸：斜梯侧板展开图和桥面侧板梯形图。支持角钢、槽钢、工字钢或普通钢板作为侧板，通过板厚处理精确输出内皮凹槽尺寸、踏板安装定位线及切角坐标，可直接用于手工放样或数控下料。

📐 适用场景

• 钢结构楼梯：工业厂房、仓库、室外架空钢梯的侧板预制。
• 平台与廊道：操作平台、设备检修通道、桥梁人行道的钢梯过渡段。
• 船舶与海洋工程：船用舷梯、甲板间斜梯的侧板制作。
• 建筑装饰：现代风格的室内外钢结构艺术楼梯。
• 设备配套：大型机械的登高梯、扶梯侧板加工。
• 教学与培训：钣金展开教学、铆工识图下料练习。

🔧 使用步骤

1. 输入构件尺寸：依次填入垂直高度 H、桥面长度 L、斜坡投影长 b、踏步高度 y、梯脚切角外高 u、侧板内宽 w1、翼缘厚度 t1、踏板厚度 t2。所有单位为毫米(mm)。
2. 设置精度：选择小数位数（默认2位），生成的计算结果将按此精度四舍五入。
3. 点击“计算展开”：系统按内置的几何关系计算斜梯升角 λ、倒V开口半长 g、斜梯料长 I、切角尺寸 n/m、踏板定位坐标等全部数据。

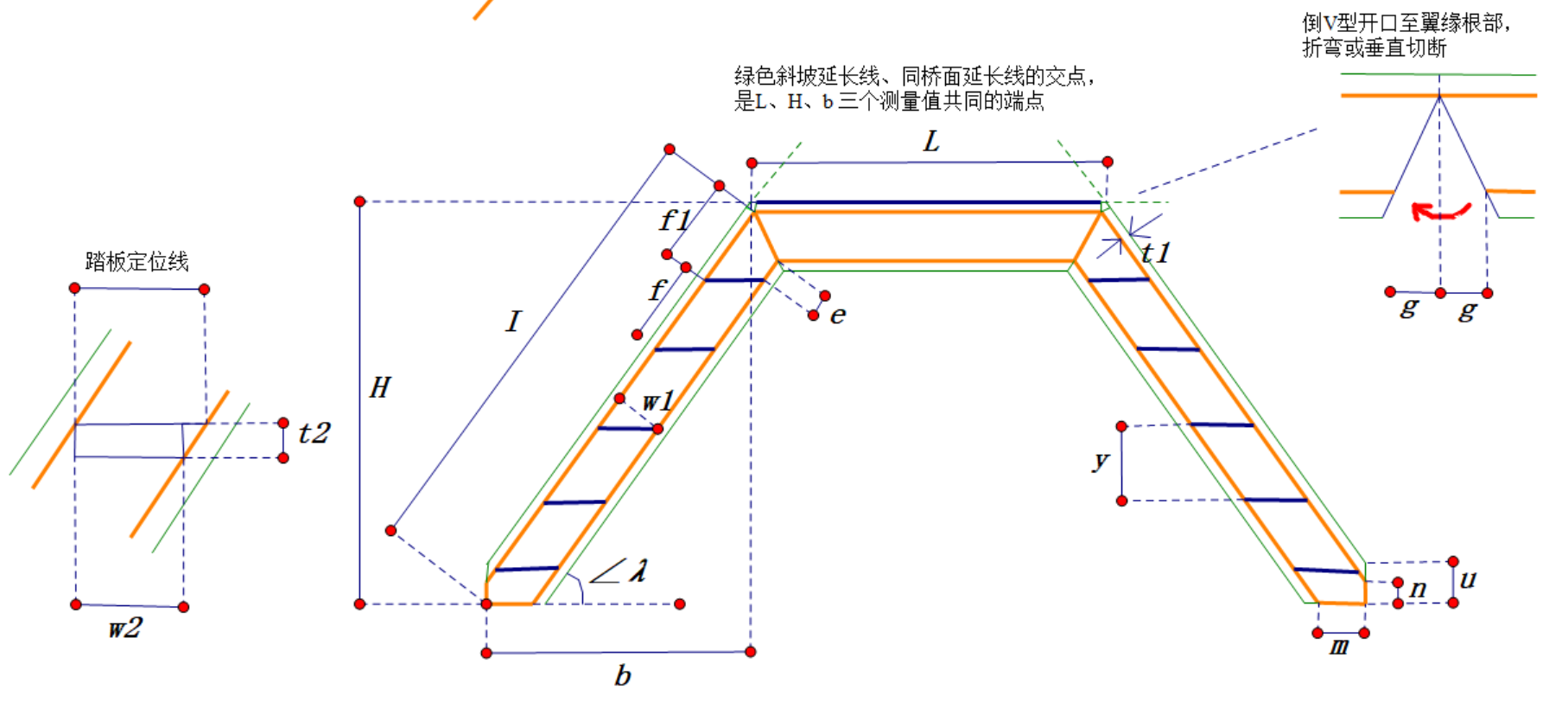

4. 查看图形：页面顶部优先显示斜梯侧板展开图（包含所有关键点、Y坐标标注及尺寸）和桥面侧板梯形图（含虚线原板轮廓及被切掉的g值标识）。点击图片可弹窗放大，支持缩放与拖拽。
5. 下载图纸：点击每张图下方的“⬇️ 下载”按钮，保存高清PNG图纸，可直接用于打印或导入CAM软件。
6. 应用数据：根据坐标表格中的J、K定位线在侧板上划出踏板安装位置，按照g值在桥面侧板两端切出倒V口，弯折后焊接成形。注意最后一踏可能为非标准宽度，需按J6_K6尺寸下料。

⚠️ 注意事项

• 侧板类型选择：侧板可以是角钢、槽钢、工字钢或普通钢板。若为普通钢板，请将翼缘厚度 t1 设为 0；角钢通常只有单翼缘，应按实际情况输入。
• 颜色图例：斜梯侧板展开图中，橘黄色虚线为内皮凹槽区（侧板内宽），绿色半透明为翼缘厚度区，蓝色线段为踏板定位线，请对照使用。
• 踏板计数规则：从桥面起（桥面本身不算踏板），每步下降一个踏步高度 y。如果总有效高度不能被 y 整除，则最后一板到地面高度不足一个完整踏步，系统会自动标出非标准踏板宽度 J6_K6。
• 板厚处理：所有坐标和尺寸均基于内皮（里皮）计算，已扣除板厚影响。踏板厚度 t2 用于修正定位线的实际交点，确保安装后踏板面平齐。
• 绘图尺寸：展开图为实际比例的缩放图，标注尺寸为理论数值，可直接按1:1打印后进行手工划线下料，建议预留适当焊接收缩余量。
• 参数约束：垂直高度 H 必须大于梯脚切角外高 u，且所有输入值必须为正数，否则无法计算。

💡 常见问题

• Q：为什么有两张图？
  A：斜梯侧板展开图是斜梯段主侧板的下料形状，包含踏板定位及切角；桥面侧板梯形图是顶部水平段侧板，需要根据 g 值切开倒V口后与斜梯板拼接。两图配合完成整段钢梯侧板。
• Q：g值代表什么，怎么用？
  A：g 是侧板在折弯处需要切掉的倒V形开口的一半长度。在桥面侧板两端沿内皮各切掉一个底为 g、高为 g 的等腰三角形，折弯后即可形成与斜梯侧板匹配的夹角（λ）。
• Q：推荐踏步高度怎么用？
  A：若输入的踏步高度 y 导致最后一踏非标准宽，系统会推荐两个能够整除垂直高度 H 的踏步高度值（y1=H/N，y2=H/(N+1)）。改用推荐值可使所有踏板均匀分布，避免出现窄板。
• Q：为什么J6的X坐标不是0？
  A：最后一踏板因梯脚切角截断，左侧定位点会向内偏移（J6.x > 0），这是为了避让切去的三角形区域。系统已准确计算出该交点坐标，按图标注尺寸下料即可。
• Q：下载的图片能直接用于生产吗？
  A：图片包含完整尺寸标注和水印（右下角“六九工地网 69w.net”），可打印后作为放样依据。数控切割建议使用坐标点直接编程，手工下料可依据图片上的Y坐标和尺寸进行划线和校验。
