来回弯钢梯展开计算器

🎯 工具用途

本工具用于计算来回弯钢梯的钣金展开尺寸，自动输出侧板下料长度、倒V切口尺寸、踏板宽度与定位数据，并生成侧板展开详图。适用于槽钢、角钢或普通钢板侧板的弯折加工，采用四片焊接工艺时也可参照使用。

📐 适用场景

• 工业钢梯：厂房、设备的来回弯过渡钢梯，需精确下料。
• 船舶与海洋平台：舱室间高低错层踏板通道。
• 钢结构楼梯：室外消防梯、检修梯的斜段制作。
• 非标钣金件：任何需要“顶面水平—斜面—底面水平”来回弯的侧板展开。
• 教学演示：钣金展开原理中倒V切口弯折法的实例计算。

🔧 使用步骤

1. 输入构件尺寸：依次填入垂直高度H、顶面长度L1、底面长度L2、斜坡投影长b，以及踏步设计高度y。
2. 设定侧板与踏板参数：侧板内宽w1（梯宽）、侧板翼缘厚度t1（角钢/槽钢腿厚，平板为0）、踏板厚度t2。
3. 可选参数：如需估算重量，填写踏板长度和材料密度；调整小数精度。
4. 点击“计算展开”：系统按外皮/里皮处理规则计算所有尺寸，并生成侧板展开图。

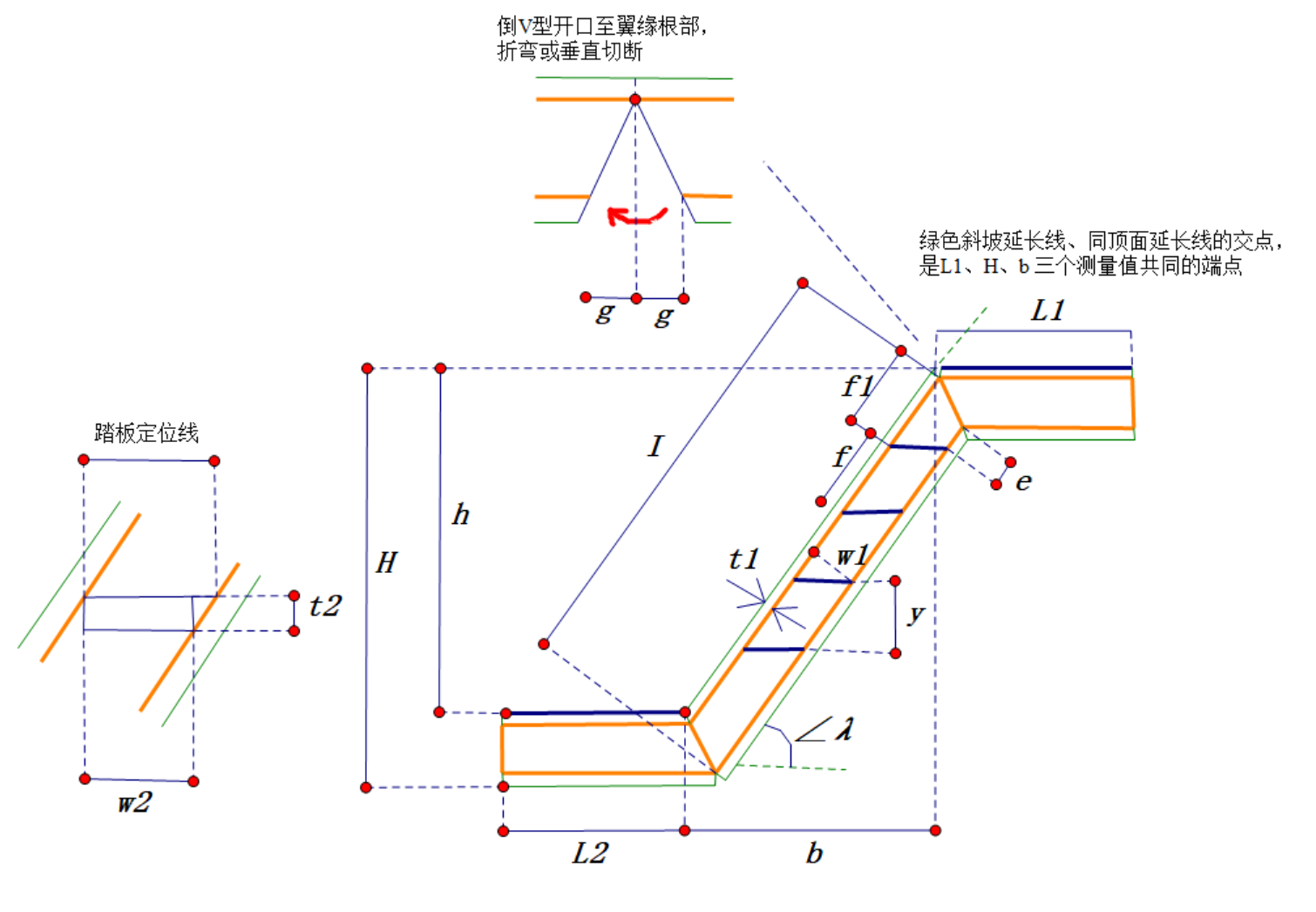

5. 查看结果：展开图中标注了各关键点（A0~B3）、踏板线（蓝色）、尺寸（总长、间距等），可直接用于放样。
6. 应用数据：按表格坐标在板材上划线，倒V开口半长g和翼缘短量Δ指导切口尺寸。

⚠️ 注意事项

• 侧板类型：若为角钢或槽钢，t1 取实际腿厚；若为普通钢板，t1 设为 0。
• 板厚处理：计算中侧板按外皮轮廓展开，确保弯折后外形准确。踏板宽度 w2 已考虑 t2 的影响。
• 最后一踏：当 h 不能被 y 整除时，最后一踏高度可能不足 y，定位线按实际计算，踏板数 N = floor(h/y)。
• 重量估算：重量基于理论体积×密度，未考虑焊缝、余量。踏板面积与重量仅在填入踏板长度后计算。
• 图纸方向：展开图为竖版侧板的二维展开，图中 J、K 分别对应左侧（X=0）和右侧（X=w1）的踏板定位点。

💡 常见问题

• Q：倒V开口半长 g 和翼缘短量 Δ 怎么使用？
  A：g 是侧板内皮在弯折处需要切掉的三角形半长，用于在平直料上划出切口线；Δ 是翼缘（外皮）因弯折造成的净长缩短量，实际下料时顶/底面长度应减去 Δ。
• Q：为什么有两组踏板定位点 J 和 K？
  A：因为梯子有左右两块侧板，踏板两端分别固定在两侧板上。J 点位于内侧（X=0），K 点位于外侧（X=w1），高度方向相差是由于踏板保持水平造成的。
• Q：推荐踏步高度为什么有两个值？
  A：一个是当前踏板数 N 对应的均分高度 h/N，另一个是增加一级踏板时的均分高度 h/(N+1)，用户可根据工艺选择合适的整除数。
• Q：图中某些标注重叠怎么办？
  A：当梯子尺寸较小或踏板较密时可能出现重叠，此时可下载高清图后放大查看，或根据坐标表格单独核对每个点的位置。
• Q：非标准宽踏板数为什么是 0？
  A：本计算模型中所有踏板宽度均统一为标准值 w2，未出现因角度变化导致的变宽踏板，故非标准宽踏板数为 0。
