正十字形方矩锥管展开计算器

🎯 工具用途

本工具用于计算正十字形方矩锥管的钣金展开尺寸，自动输出左右板、前后板的下料梯形图及详细标注。适用于四片独立焊接工艺，图形包含中心线、半宽尺寸和总长引线，可直接用于手工放样或数控下料。

📐 适用场景

• 通风管道：矩形变径十字接头、方管交叉过渡段。
• 钢结构：箱型柱梁十字连接节点、塔架斜撑过渡。
• 船舶制造：舱室通风口、异形管路接头。
• 化工设备：料斗进出口十字过渡、反应釜接管。
• 建筑装饰：异形包柱、幕墙结构转换件。
• 一般钣金加工：所有需要矩形端口十字交叉变径的箱体展开。

🔧 使用步骤

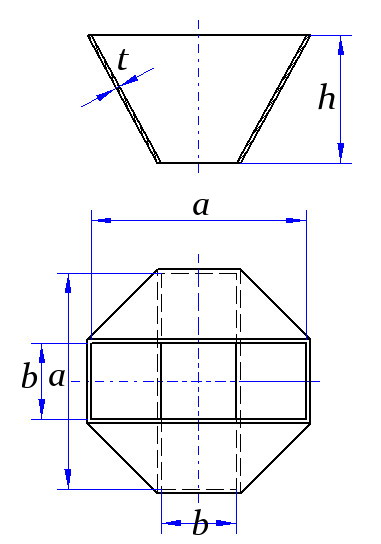

1. 输入构件尺寸：依次填入两端口垂高 h、外皮横长 a、外皮纵长 b、板材厚度 t。所有尺寸单位为毫米(mm)。
2. 设置参数：输入材料密度（用于重量估算，如碳钢 7.85 g/cm³），选择小数精度（默认2位）。
3. 点击"计算展开"：系统按四片单独焊接方案计算左右板（外皮）和前后板（里皮）的梯形尺寸，并生成详细标注的展开图。
4. 查看结果：在卡片中查看梯形上底、下底、高度数值；在图中核对中心线、半宽尺寸及总长引线。
5. 下载或放大：点击"下载"按钮保存高清梯形图（PNG格式），点击图片可弹窗放大查看细节，支持缩放和拖拽。
6. 下料应用：根据图中的半宽尺寸从中心线向两侧量取，结合总长尺寸检验，直接在板材上划线。

⚠️ 注意事项

• 板厚处理原则：左右板（包在外侧的板）按外皮尺寸展开，前后板（被夹在中间的板）按里皮尺寸展开。这是四片焊接工艺的标准做法，确保装配间隙合理。
• 尺寸一致性：左右板梯形高 = 前后板梯形高，因此四个梯形腰长相等，焊接时边与边完全匹配。
• 输入限制：壁厚 t 必须小于 a/2 和 b/2，否则里皮尺寸为负值，无法计算。
• 面积与重量：计算出的面积是理论展开面积（四个梯形面积和），重量为理论重量，实际下料需考虑损耗（建议增加2%~5%余量）。
• 图纸方向：展开图为梯形板的正投影，下料时请确认板材纹理方向，图中标注均为实际尺寸，可按1:1打印后直接贴板划线。
• 焊接顺序：建议先点焊前后板与一块左右板，再封装另一块左右板，最后满焊。中心虚线可作为组对基准线。

💡 常见问题

• Q：为什么有两个不同的梯形图？
  A：因为四片焊接方案中，左右板与前后板的板厚处理不同，左右板包外，上下底分别为外皮 a 和 b；前后板被包在内，上下底分别为里皮尺寸（a-2t）和（b-2t）。两者高度相等以保证腰长一致。
• Q：半宽尺寸有什么用？
  A：半宽尺寸从中心线向左右标注，方便手工放样时直接在板材上找到梯形四个角点。配合上下总长引线，可快速验证划线精度。
• Q：计算出的重量准确吗？
  A：重量是基于理论面积×壁厚×密度的估算值，未考虑焊缝余高、咬口等工艺余量，实际用料重量会略高。
• Q：如果我的参数壁厚较大，结果会变吗？
  A：会。壁厚 t 影响前后板的上下底尺寸（里皮 = 外皮 - 2t），同时影响左右板高度计算公式中的水平偏移量。本工具已正确实现该逻辑。
• Q：下载的图片有水印吗？
  A：是的，图片右下角带有"六九工地网 69w.net"的透明水印，不影响尺寸识别。
